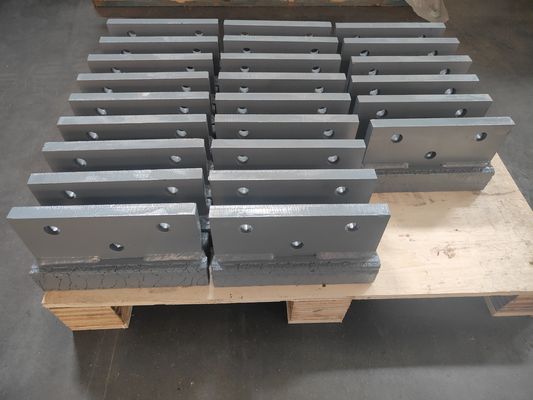

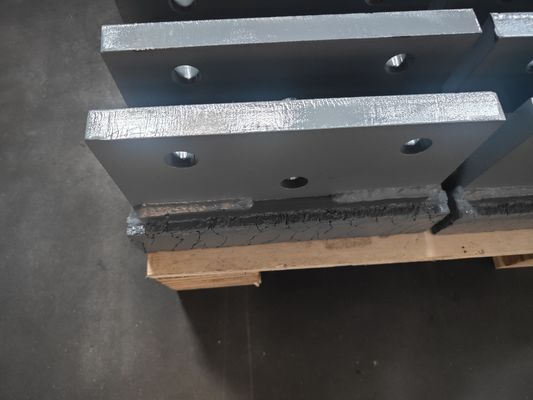

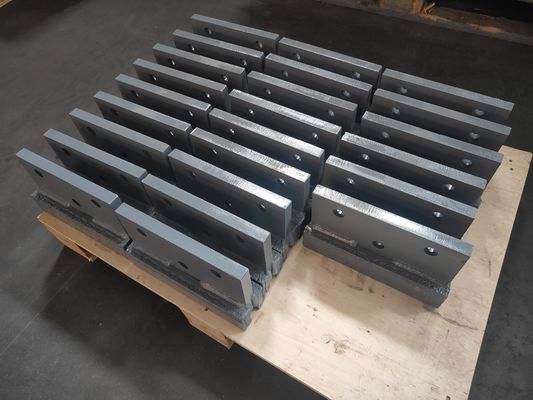

PM620 Frästeile 540-6797/5407967 Auswurfteller Werferschaufel

1. Funktion und Zweck

Seine Kernfunktionen sind die Montage und Befestigung der Werkzeugschneiden (Schneidwerkzeuge) und das Auswerfen des gefrästen Materials auf das Fördersystem.

Werkzeugmontage: Der Auswurfteller verfügt über präzise bearbeitete Löcher zur Befestigung von Hartmetallwerkzeugschneiden. Er fungiert als kritische Schnittstelle zwischen dem Werkzeugblock und dem Trommelkörper.

Materialauswurf: Hierher rührt der Name „Werferschaufel“. Während des Fräsprozesses „schaufeln“ die rotierenden Auswurfteller das gefräste Material (Asphalt, Beton usw.) auf und nutzen ihre spezifische Form und Zentrifugalkraft, um das Material effizient nach hinten und oben zu werfen, sodass es genau auf das Förderband der Maschine gelangt. Dieser Prozess ist entscheidend für einen effizienten Materialfluss und zur Vermeidung von Verstopfungen um die Trommel herum.

2. Position

Dieser Auswurfteller ist an der Frästrommel des Kaltplaners PM620 verschraubt. Mehrere Auswurfteller sind in einem spezifischen Spiralmuster auf einer einzelnen Trommel installiert, um einen reibungslosen Fräsvorgang und einen effizienten Materialauswurf zu gewährleisten.

3. Hauptmerkmale

Hochfestes Material: Hergestellt aus hochfestem, abriebfestem legiertem Stahl (wie AR400 oder H450) und oft wärmebehandelt, um den enormen Stößen, Reibungen und Abrieb während des Fräsvorgangs standzuhalten.

Präzisionskonstruktion: Seine Form, sein Winkel und seine Position sind sorgfältig entworfen und getestet, um die Fräseffizienz zu optimieren, Geräusche und Vibrationen zu reduzieren und eine optimale Materialbahn zu gewährleisten.

Verschleißteil: Als direkter Teilnehmer am Fräsprozess verschleißt es im Laufe der Zeit allmählich. Übermäßiger Verschleiß kann zu vergrößerten Werkzeuglöchern (was zu lockeren Werkzeugen führt), reduzierter Auswurfeffizienz und potenziellen Schäden an den Werkzeugblöcken oder der Trommel selbst führen. Daher sind regelmäßige Inspektion und Austausch erforderlich.

4. Teilenummerinformationen

540-6797 / 5407967: Dies sind die Original-Teilenummern. Diese beiden Nummern beziehen sich höchstwahrscheinlich auf dasselbe Teil und stellen möglicherweise Varianten in verschiedenen Systemen oder Katalogen dar. 540-6797 ist das Standardformat mit Bindestrich, während 5407967 eine vereinfachte Version sein kann. Es ist immer am besten, die richtige Nummer vor der Bestellung bei Ihrem Lieferanten zu bestätigen.

Anwendung: Hauptsächlich für den CatPM620 Kaltplaner konzipiert. Es ist immer bewährte Praxis, die Kompatibilität der Teilenummer mit der spezifischen Seriennummer Ihrer Maschine zu überprüfen.

5. Austausch und Wartung

Der Austausch von Auswurftellern ist ein Standardbestandteil der Trommelüberholung und -wartung. Inspektion oder Austausch sollten in folgenden Fällen in Betracht gezogen werden:

Werkzeuge werden locker oder zeigen anormale Verschleißmuster.

Der Materialauswurf wird ineffizient, was zu Materialansammlungen im Trommelgehäuse führt.

Sichtbare Anzeichen von übermäßigem Verschleiß, Rissen oder Beschädigungen an den Auswurftellern selbst werden beobachtet.
