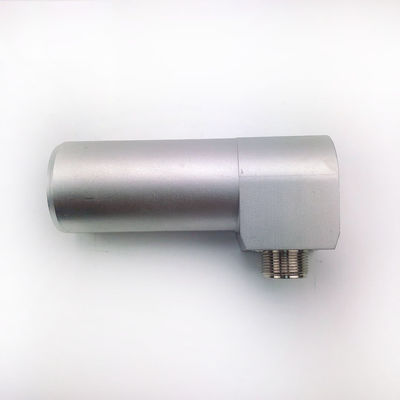

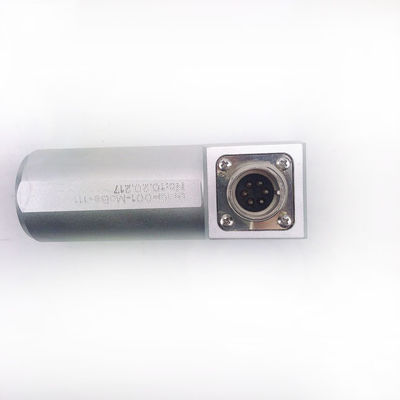

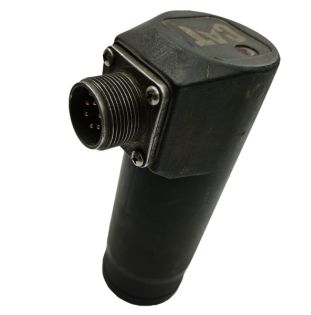

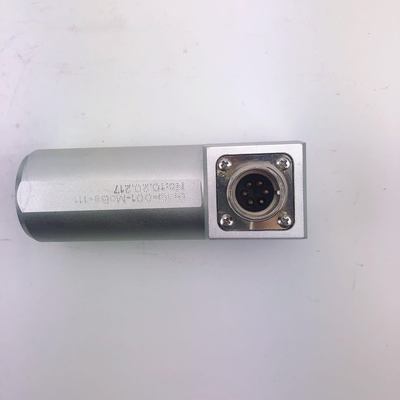

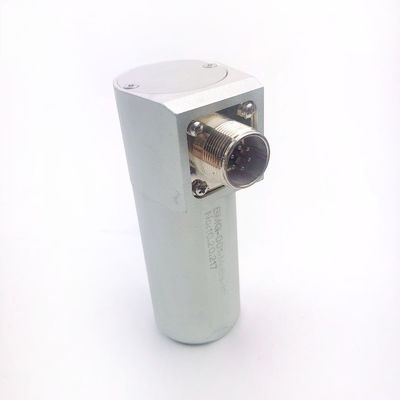

PAVER-Ersatzteile P/N369-4794-00 SENSOR Ebenenmessgerät für AP655F/AP355 PAVER

1. Systemübersicht
Auf dem Asphaltpflaster AP655F ist das durch P/N 369-4794-00 dargestellte Materialnivellierungssystem ein berührungsloses Ultraschallsensorsystem.Seine Hauptaufgabe ist es, automatisch eine konstante Höhe des Materialhaufens (Asphaltmischung) vor dem Schiefer zu halten, was ein entscheidender Faktor für die Gewährleistung der Glätte und Qualität des Pflasters ist.
Kernfunktion:Dabei wird die Höhe des Materials vor der Schiebe kontinuierlich überwacht und mit Hilfe eines elektronischen Steuerungssystems automatisch die Geschwindigkeit der Förderer (Feeder) und Auger (Augers) geregelt., wodurch eine geschlossene Regelung der "Erhöhung der Materialzufuhr bei niedrigem, Verringerung der Zufuhr bei hohem" erreicht wird.
Endziel: Eine kontinuierliche, einheitliche und konstante Lieferung von Material zu gewährleisten, um Verwerfungen wie Reize, Einbrüche, Unebenheiten,oder Materialtrennung durch schwankendes MaterialvolumenEs reduziert auch die Arbeitsbelastung des Bedieners erheblich.

2. Hauptbestandteile
Während diese spezifische Teilnummer auf eine dieser Komponenten hinweisen kann, umfasst das gesamte System typischerweise:

• Ultraschallsensoren: Dies sind die "Augen" des Systems, von denen normalerweise eine auf jeder Seite, über der Vorderseite der Schraube, auf den Materialhaufen gerichtet ist.Sie emittieren ständig Ultraschallwellen und empfangen Echos, wobei der Abstand zur Spitze des Stapels anhand des Zeitunterschieds berechnet wird.
• Steuerungsmodul/Steuergerät: Das ist das "Gehirn" des Systems, das Signale der Ultraschallsensoren empfängt und mit dem vom Bediener vorgegebenen Wunschwert für die Materialhöhe vergleicht.Es berechnet dann ein Befehlssignal basierend auf jeder Abweichung.
• Bedienoberfläche: Belastung des Bedienfeldes in der Bedienstation.Der Bediener verwendet es, um die automatische Steuerung ein-/auszuschalten und die gewünschte Materialhöhe (oft als Prozentsatz der Höhe der, z.B. zwischen 60% und 80%).
• Aktoren: Das sind die "Hände und Füße" des Systems.Befehle aus dem Steuerungsmodul werden über elektrische Schaltkreise an die elektroproportionalen Ventile gesendet, die die hydraulischen Motoren für Förderer und Schleudern steuernDurch die Variation des Stroms regelt das System den hydraulischen Fluss genau an und variiert so unendlich die Geschwindigkeit der Materialzufuhr und -verteilung.

3Wie es funktioniert: Der Prozess

1. Messung: Die linken und rechten Ultraschallsensoren messen kontinuierlich den Abstand zur Materialoberfläche.
2. Vergleich: Das Steuerungsmodul vergleicht die gemessene tatsächliche Entfernung mit der vom Bediener vorgegebenen idealen Entfernung (die die ideale Materialhöhe darstellt).
3. Berechnung: Ist der Materialgehalt zu niedrig (wirklicher Wert > vorgegebener Wert), berechnet die Steuerung, ob die Zufuhrgeschwindigkeit erhöht werden muss.Es wird berechnet, ob die Zufuhrgeschwindigkeit verringert werden muss..
4. Ausführung: Das Steuerungsmodul sendet ein elektrisches Signal an die hydraulischen Elektroventile und passt die Geschwindigkeit der Förderer und Schrauben an, um die Materialzuführgeschwindigkeit zu ändern.
5. Rückkopplung: Die Änderung der Zufuhrgeschwindigkeit verursacht eine Änderung der Materialhöhe. Die Sensoren erkennen diese neue Änderung und der Zyklus wiederholt sich. Dieser kontinuierliche geschlossene Prozess hält ein dynamisches Gleichgewicht.

4Hauptmerkmale und Vorteile

• Kontaktlose Messung: Die Ultraschalltechnologie ist zuverlässig und wartungsfrei, unbeeinflusst von Materialtemperatur, Viskosität oder Farbe.
• Automatische Steuerung: Verringert den Arbeitsaufwand des Betreibers erheblich und ermöglicht es ihm, sich auf die Fahrtrichtung des Pflasters und den Gesamtbetrieb zu konzentrieren.
• Verbesserte Pflasterqualität: Eine konstante Materialhöhe ist die grundlegendste Voraussetzung, um eine glatte, dichte und einheitliche Pflasterform zu gewährleisten.
• Reduzierte Materialverschwendung und mechanische Belastung: Vermeidet übermäßigen Verschleiß von Augerblättern und der Schraube durch Überlastungen und vermeidet Stopps und Schraube-Kühlung durch Materialmangel.
• Unabhängige Links-/Rechtssteuerung: Die linken und rechten Materialwerte werden typischerweise unabhängig voneinander erfasst und gesteuert.so dass das System asymmetrische Situationen bewältigen kann, z. B. wenn einer der Seiten kein Material mehr hat.

5Wichtige Erwägungen

• Kalibrierung: Die Sensoren müssen korrekt installiert und kalibriert sein, um die Messgenauigkeit zu gewährleisten.
• Umweltstörungen: Extreme Wetterbedingungen (z. B. starker Regen, dicker Nebel) oder starke Turbulenzen in der Luft (z. B. starker Wind) können theoretisch zu geringfügigen Störungen der Ultraschallsignale führen.in der Praxis jedoch, ist die Wirkung bei Standardbelagungen in der Regel minimal.
• Wartung: Halten Sie die Sensorsonden sauber und frei von Schmutz wie Schlamm oder Asphalt, um einen ordnungsgemäßen Betrieb zu gewährleisten.

Zusammenfassend ist das Materialnivellierungssystem des Pflasters AP655F nach P/N 369-4794-00 ein hochintegriertes, intelligentes Ultraschall-Automatiksteuerungssystem.Es ist ein Kernbestandteil moderner Hochleistungs-Pflaster, die traditionelle "erfahrungsbasierte Bedienung" in eine "automatische Präzisionssteuerung" verwandelt.
